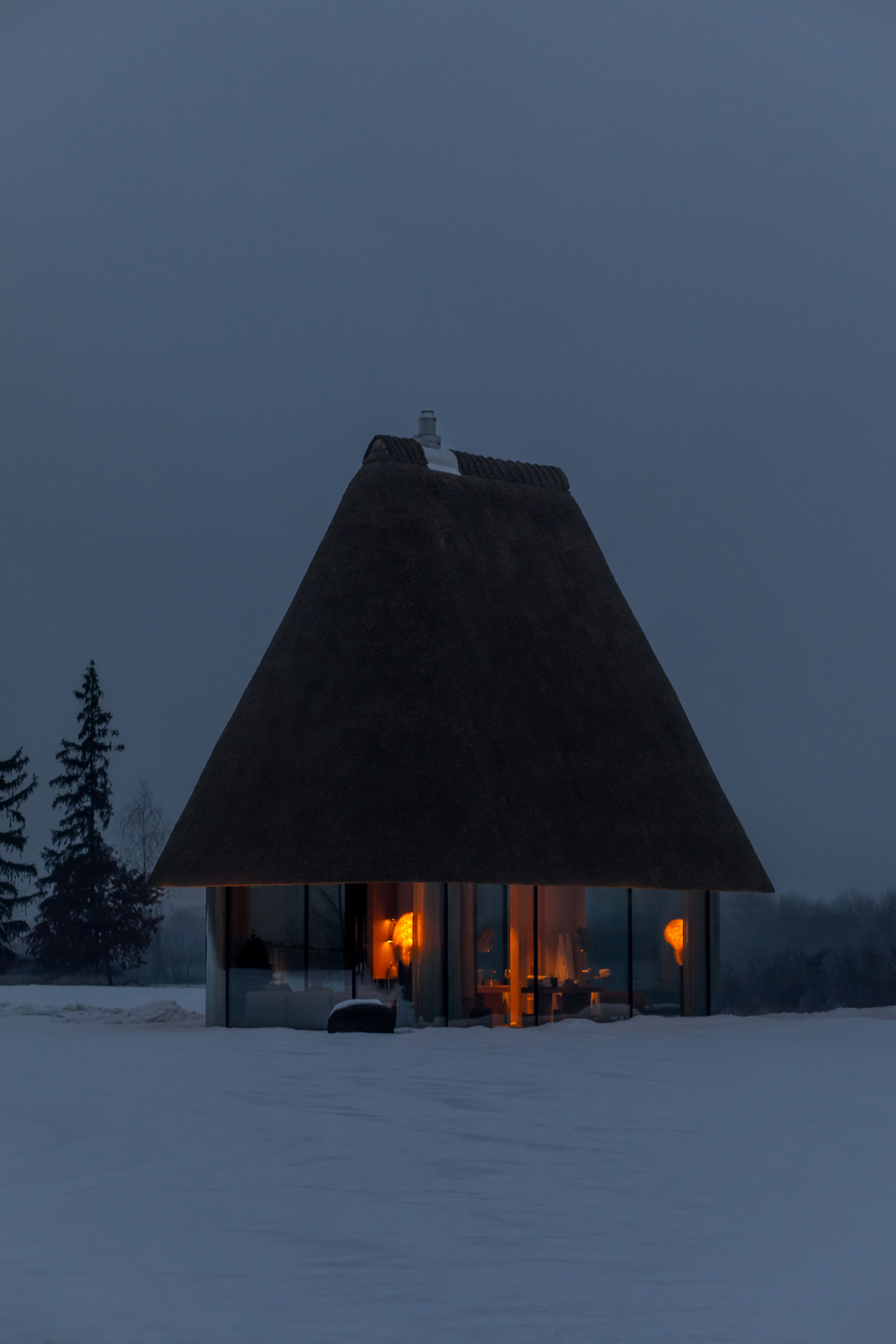

Скляні фасади для гостьових будинків

‍

Цей проект у Черкаській області став прикладом успішної інтеграції Art Solutionна ранньому етапі будівництва. Ми зайшли в проект ще до заливки фундаменту— і це визначило весь подальший результат. Скляні фасади, гнуті склопакети,кастомні двері та ідеальна геометрія монтажу: детальний розбір технічнихрішень нижче.

‍

1. Проектування: фундамент майбутнього скління

‍

‍

Ми розпочали роботу до того, як був залитий перший куб бетону. На етапірозробки розділу КБ (Конструкції залізобетонні) наші інженери внесликоригування в габарити несучих елементів. Це дозволило:

• Використати загартовані гнуті склопакети з радіусами від R1200 до R1973мм — нестандартні рішення, неможливі «постфактум».
• Задіяти максимальні габарити прямих склопакетів відповідно довиробничих можливостей (до 2744 × 2650 мм).
• Розрахувати конструкції під специфічні навантаження: характеристичнеснігове — 1,55 кПа, вітровий тиск — 0,37 кПа (Черкаська обл.).

‍

Технічний нюанс: Фундаментна плита ФПм-1 виконана з бетону класу C20/25на армокаркасі Ø12 А500С, крок 150×150 мм — що забезпечує надійну основудля кріплення всієї фасадної системи.

‍

2. Точність у 3D: замір без похибок

‍

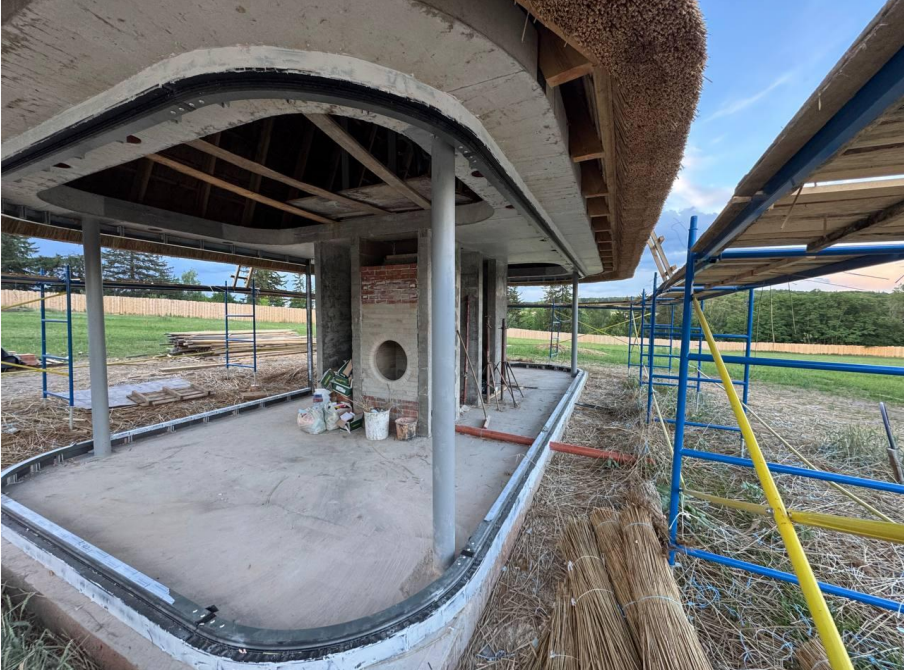

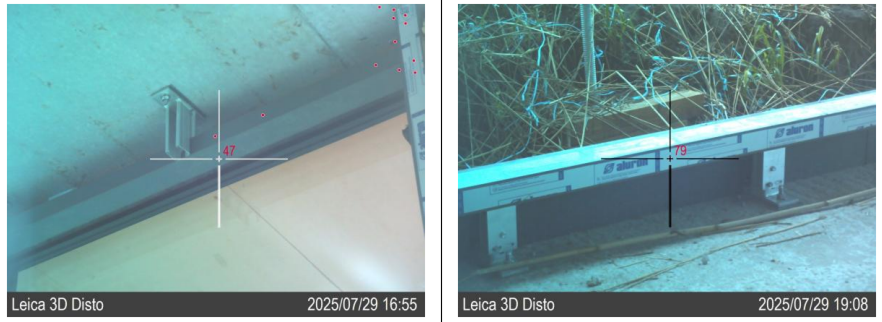

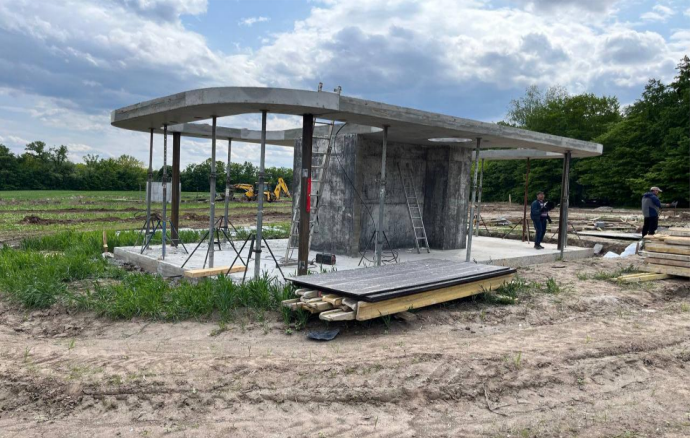

Після готовності бетонного каркасу та встановлення металевих колон Км-1(сталева труба 152×5 мм, сталь С245) ми провели замір об'єкту за допомогоюпромислового 3D-лазерного сканера Leica 3D Disto. Це обладнання гарантуєточне врахування всіх відхилень ще до виробництва склопакетів.

‍

‍

Результат: ідеальна посадка алюмінієвої фасадної системи без підгонки намісці, повна відповідність архітектурному задуму.

‍

3. Фасадна система Aluprof та «теплий» монтаж

‍

‍

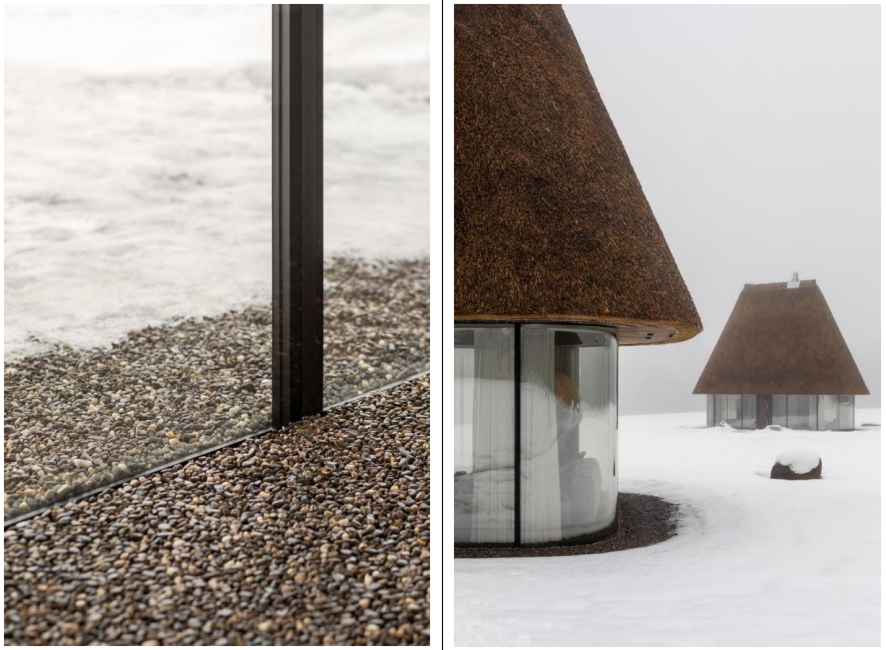

Для реалізації проекту обрано алюмінієву систему Aluprof у кольорі RAL 7016-mat (антрацит). Але ключовим є конструктивний вузол кріплення, що повністюусуває містки холоду.

‍

Вузол «теплого» монтажу:

• Посилений профіль виносного монтажу blaugelb ТРІОТЕРМ 100×85×1175мм — опора конструкції поверх шару пінополістиролу.
• Оцинковані регульовані закладні елементи виробництва Walraven —вирівнювання незалежно від відхилень несучої конструкції.
• Нижній вузол: рулонна гідроізоляція + геотекстиль + ЕППС-50 мм повідмостці.

‍

Результат: фасад відповідає вимогам енергоефективності тагерметичності без додаткових компенсаційних заходів.

‍

4. Склопакети SGG Diamant + КН166: прозорість без«зелені»

‍

‍

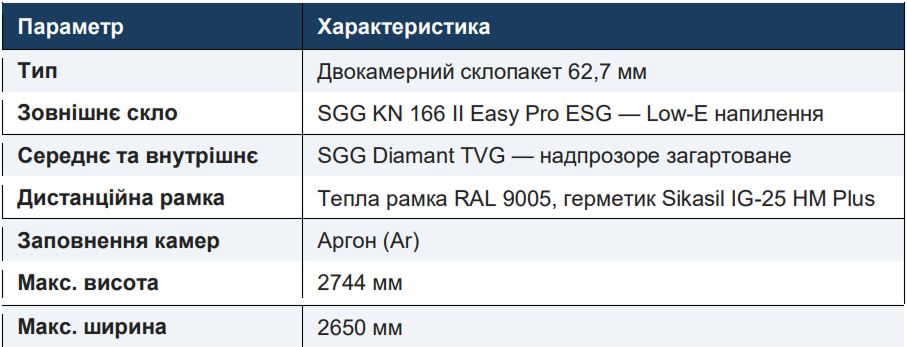

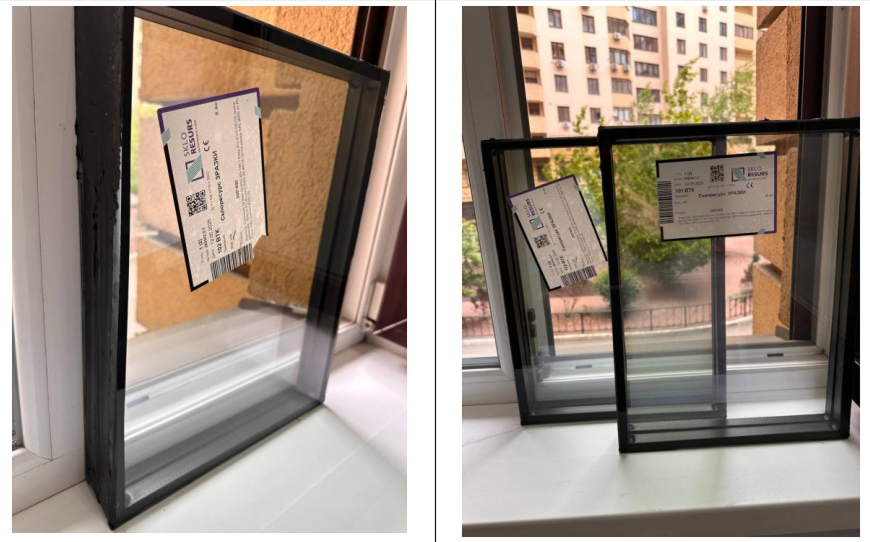

Головна вимога замовника — максимальна візуальна прозорість беззеленуватого відтінку та комфортний мікроклімат. Відповідь — двокамернісклопакети товщиною 62,7 мм:

‍

‍

‍

Напилення КН166 забезпечує оптимальний баланс: зберігає тепло взимку тазахищає від перегріву влітку. SGG Diamant — коефіцієнт світлопропускання91% проти стандартних 84–86%. Жодного відтінку, жодних спотворень.

‍

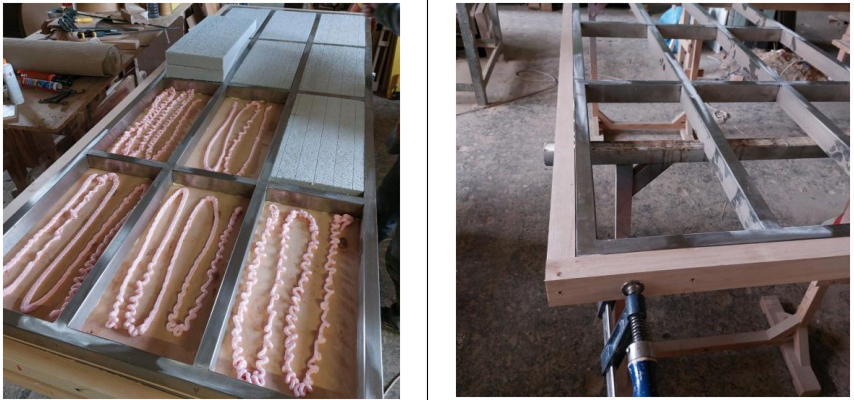

5. Крафтові двері: індивідуальна розробка

‍

‍

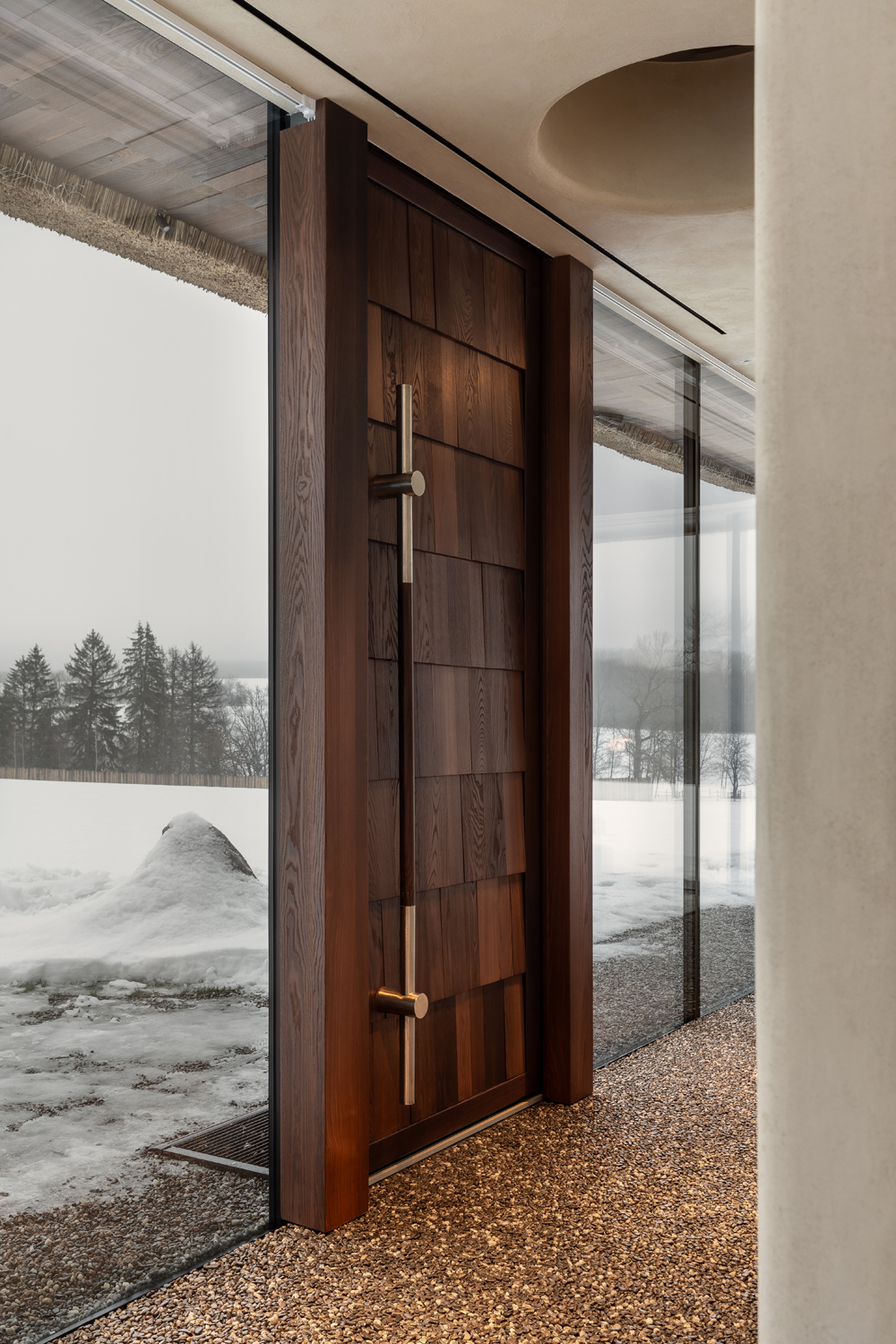

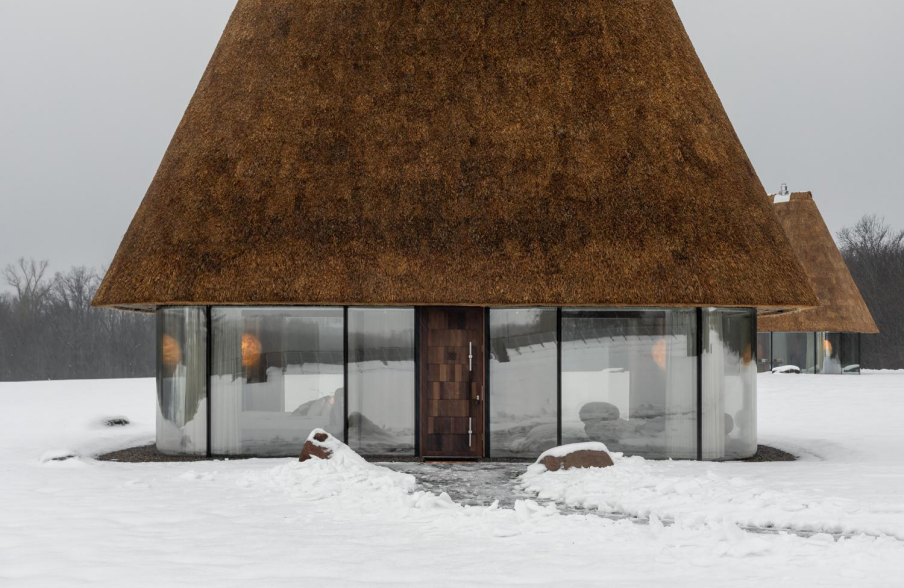

Проект потребував дверей «без видимих петель» — такого рішення в каталогахне знайти. Art Solution розробив унікальні двері за власними кресленнями.

‍

Технічні характеристики:‍

• Каркас: рама дверного полотна з нержавіючої труби 50×30×2,0 мм.
• Зварювання: виключно лазерне — унеможливлює деформацію(«пропелер») нержавіючої сталі.
• Наповнення: утеплення пінополістиролом, склеювання брусом таобшивка дерев'яним гонтом.
• Фурнітура: петлі та дотягувач прихованого монтажу.• Ручка: індивідуальна трубчаста конструкція 1800 мм, комбінаціянержавійка Ø38 мм + дерево Ø48 мм
• Ручка: індивідуальна трубчаста конструкція 1800 мм, комбінаціянержавійка Ø38 мм + дерево Ø48 мм.

‍

‍

‍

Підсумок

‍

Реалізація відбувалася поетапно: перший будинок став «тестовиммайданчиком» для відпрацювання взаємодії між монтажниками, суміжниками тавиробниками. Всі технічні рішення перенесені на наступні будинки вже безпомилок.

‍

Art Solution — це не просто монтаж, це інженерний супровід вашої ідеї: відпроектної документації до фінального об'єкту.

‍

‍

‍

‍
